Kuinka pneumaattinen kuljetusjärjestelmä voi leikata pölyä, seisokkeja ja materiaalihävikkiä?

Abstrakti

Jauheiden, pellettien ja rakeiden siirtäminen kuulostaa yksinkertaiselta, kunnes olet tekemisissä pölypilvien, tukkeutuneiden kourujen, erottelun, rikkoutuneiden tuotteiden ja koko päivän lastenvahtina olevien siirtopisteiden kanssa. Hyvin suunniteltuPneumaattinen kuljetusjärjestelmäsiirtää irtomateriaalia suljettujen putkistojen läpi ohjatun ilmavirran avulla, mikä auttaa kasveja pysymään puhtaampana, turvallisempana ja johdonmukaisempana ja vähentää manuaalista käsittelyä.

Tämä opas erittelee päätökset, joilla on todellisuudessa merkitystä suorituskyvyn ja käyttökustannusten kannalta, tyhjiöstä paineesta laimeaan vs. tiheään faasiin, suodatukseen, ilmasulun valintaan ja putkilinjan reitittämiseen. Se sisältää myös käytännöllisen tarkistuslistan, vertailutaulukon ja usein kysytyt kysymykset, jotta voit siirtyä "tarvitsemme jotain toimivaa" selkeään ja vähäriskiseen spesifikaatioon. Esimerkit ja suositukset kuvastavat yleisiä teollisia olosuhteita ja käyttämää teknistä lähestymistapaaShandong Yinchi Environmental Protection Equipment Co., Ltd.

Sisällysluettelo

• Outline
• Mitä ongelmia pneumaattinen kuljetus ratkaisee
• Kuinka pneumaattinen kuljetusjärjestelmä toimii
• Tyhjiökuljetus vs painekuljetus
• Laimennettu vaihe vs tiheä faasi
• Keskeiset osat, jotka ratkaisevat luotettavuuden
• Suunnittelun tarkistuslista ennen ostamista
• Energia- ja käyttökustannusvivut
• Pölyntorjunta- ja turvallisuusnäkökohdat
• Käyttöönotto- ja huoltosuunnitelma
• Tosimaailman käyttötapaukset
• FAQ
• Johtopäätös ja seuraavat vaiheet

Outline

• Tunnista suurimmat kipupisteesi ja miltä "menestys" näyttää lattialla
• Ymmärrä ilmavirran ja kiintoaineksen perusteet, jotta ehdotukset ovat vertailukelpoisia
• Valitse oikea kuljetusmuoto etäisyyttä, asettelua ja noutopisteitä varten
• Valitse laimea tai tiheä faasi tuotteen haurauden ja kapasiteetin perusteella
• Lukitse luotettavat komponentit, jotka vastaavat materiaalin käyttäytymistä
• Käytä tarkistuslistaa riskin vähentämiseksi ennen valmistusta ja asennusta
• Suunnittele pölynhallinta, turvallinen käyttö ja huollettavuus heti ensimmäisestä päivästä lähtien

Mitä ongelmia pneumaattinen kuljetus ratkaisee

Jos harkitset aPneumaattinen kuljetusjärjestelmä, et todennäköisesti tee sitä huviksesi. Teet sen, koska nykyinen siirtotapasi maksaa sinulle aikaa, tuotetta ja kärsivällisyyttä.

• Pölyä siirtopisteissäjoka peittää laitteet, laukaisee siivoushälytyksiä ja luo epämukavat työolosuhteet
• Materiaalihävikki ja saastuminenavoimista kuljettimista, vuodoista tai toistuvasta siivouksesta
• Siltautuminen ja tukkeutuminenkouruissa, suppiloissa ja ruuvisyöttölaitteissa epäyhtenäisen virtauksen vuoksi
• Epäjohdonmukainen eräerottumisesta, läikkymisestä tai epävakaista syöttönopeudesta johtuen
• Suuri riippuvuus työvoimastajossa toimijoiden on puututtava materiaalin liikkeen pitämiseksi
• Tuotevauriokuten pellettien rikkoutuminen, jauheen hankaus tai liiallinen hienoaineksen muodostuminen
• Asettelurajoituksetkun joudut reitittämään rakenteiden ympäri, lattioiden poikki tai siiloihin asti

Suljettu putkikuljetus auttaa, koska se vähentää paljaita siirtokohtia ja siirtää materiaalia hallitulla ilmalla ja paineella. Tämä tarkoittaa vähemmän paikkoja, joissa pöly pääsee poistumaan, vähemmän paikkoja roiskua ja vähemmän paikkoja "mysteeriseisokkeille" piiloutua.

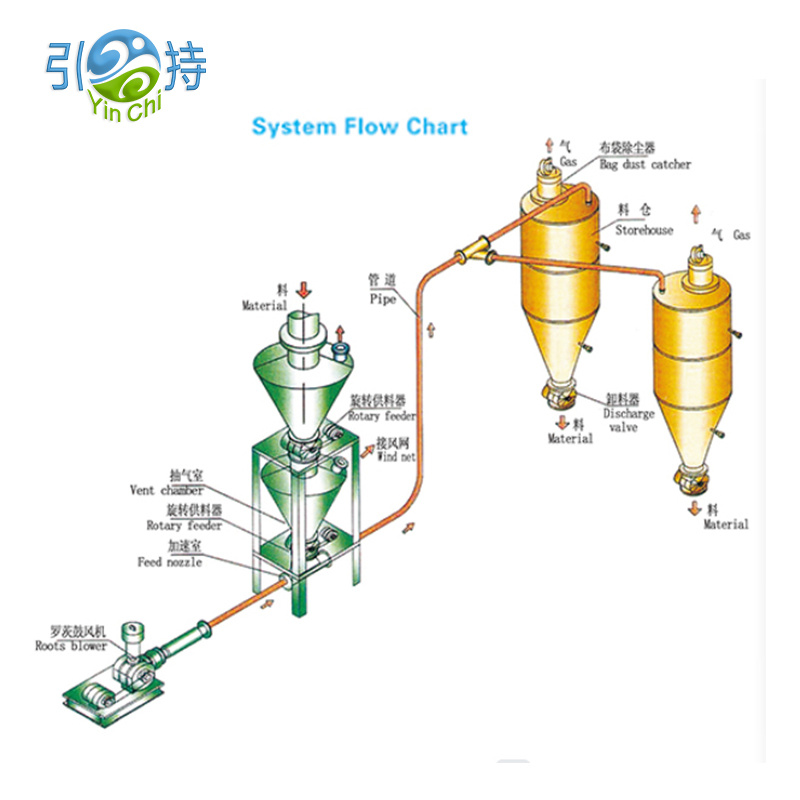

Kuinka pneumaattinen kuljetusjärjestelmä toimii

Korkealla tasolla aPneumaattinen kuljetusjärjestelmäkuljettaa irtotavaraa putken läpi paine-eron ja ilmavirran avulla. Materiaali tulee noutopisteessä kuljetuslinjaan, kulkee vastaanottoastiaan ja ilma erotetaan kiintoaineesta suodattamalla.

Mitä putken sisällä tapahtuu

• Ilmavirta tarjoaa käyttövoiman
• Kiinteät aineet kulkeutuvat mukanaan tai työnnetään mukaan kuljetustavasta riippuen
• Nopeuden on oltava riittävän suuri estämään laskeutumisen, mutta ei niin suuri, että se tuhoaa tuotteen tai hukkaa energiaa
• Mutkat, pitkät juoksut ja korkeusmuutokset lisäävät vastusta ja vaikuttavat vakauteen

Mitä sinun pitäisi vaatia miltä tahansa mallilta

• Vakaa kuljetus ilman tärinää, tukkeutumista tai "röyhtäilyä" vastaanottimessa
• Ennustettava syöttönopeus vuorojen, vuodenaikojen ja materiaalierän muutosten välillä
• Pölytiivis toiminta ja suodatin mitoitettu todellisiin tuotantoolosuhteisiin
• Kohtuullinen huoltopääsy kulumiskohtiin ja suodattimiin

Tyhjiökuljetus vs painekuljetus

Yksi ensimmäisistä valinnoista on, tuleeko kuljetuslinjasi vetää materiaalia (tyhjiö) vai työntää materiaalia (paine). Molemmat voivat toimia hyvin, mutta ne ratkaisevat erilaisia ​​kasvien ongelmia.

Käytännön nyrkkisääntö on aloittaa asettelustasi. Jos joudut keräämään useammasta pisteestä ja toimittamaan yhteen paikkaan, tyhjiöratkaisut yksinkertaistavat usein verkkoa. Jos joudut toimittamaan materiaalia etäällä olevaan siiloon tai useisiin säiliöihin, paineensiirto voi sopia paremmin.

Laimennettu vaihe vs tiheä faasi

Tässä monet projektit onnistuvat tai epäonnistuvat. SamaPneumaattinen kuljetusjärjestelmävoi käyttäytyä kauniisti yhdellä materiaalilla ja kauheasti toisella, jos vaihevalinta on väärä.

Laimennettu faasi

• Materiaali kuljetetaan suhteellisen nopealla ilmavirralla
• Usein yksinkertaisempi hallita ja pystyy käsittelemään monenlaisia ​​jauheita ja pellettejä
• Riski: suurempi nopeus voi lisätä kulumista, melua ja tuotteen kulumista

Tiheä vaihe

• Materiaali liikkuu pienemmällä nopeudella enemmän "slug" tai "plug" tavalla
• Usein suositeltu särkyville tuotteille, hankaaville jauheille tai kun minimoidaan hajoamisvaikutukset
• Riski: saattaa vaatia huolellisempaa syöttöä, paineenhallintaa ja materiaalikohtaista viritystä

Jos laitoksessasi on ongelmia, kuten pellettien rikkoutuminen, liian paljon hienojakoisia osia tai näkyvää eroosiota mutkissa, tiheästä vaiheesta (tai hitaamman nopeuden strategiasta) tulee vakava vaihtoehto. Jos pääongelmasi on yksinkertaisesti luotettava kuljetus suoraviivaisella ohjauksella, laimennettu vaihe voi olla nopein tie vakauteen.

Keskeiset osat, jotka ratkaisevat luotettavuuden

Tarjoukset voivat näyttää paperilla samanlaisilta, mutta komponenttivalinnat paljastavat, ymmärtääkö toimittaja materiaalisi. Tässä ovat osat, jotka useimmiten ratkaisevat päivittäisen suorituskyvyn.

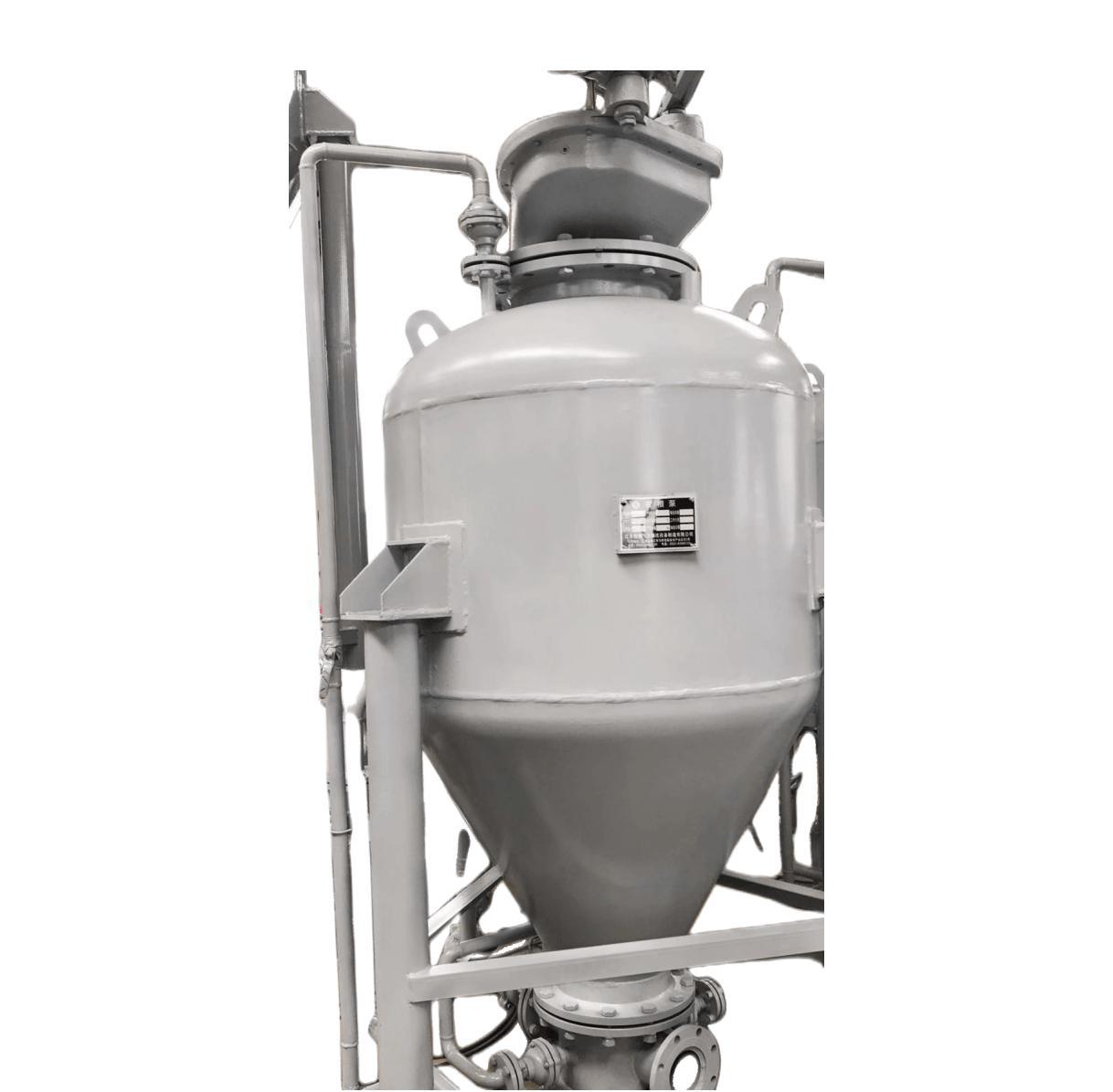

• Ruokintalaitekuten pyörivä ilmalukkoventtiili, venturi tai paineastian syöttö, valittu vuotojen hallintaan ja vakaaseen kiintoainemäärään
• Ilman lähdekuten puhallin, puhallin tai kompressori, mitoitettu vaaditulle paineelle ja virtaukselle ja marginaali suodattimen kuormitusta varten
• Kuljetuslinjamukaan lukien putken halkaisija, mutkat ja kulutusosat, jotka on suunniteltu rajoittamaan painehäviötä ja estämään laskeutumista
• Vastaanotin ja suodatinmukaan lukien suodatinalue, puhdistusmenetelmä ja pölynpoisto, suunniteltu jatkuvaan käyttöön ilman tukehtumista
• Säätimet ja instrumentointimukaan lukien paineanturit, suodattimien välinen paine-ero ja lukitukset, jotka estävät tukkeutumisen

Ilmalukkoventtiili on monille tehtaille hiljainen häiriötekijä. Liian suuri vuoto tarkoittaa epävakaa kulkua, huonoa vastaanottimen erotusta ja odottamatonta pölyä. Liian tiukat tai huonosti sovitetut välykset voivat aiheuttaa lämpöä, sitomista ja toistuvia pysähdyksiä. Sovita ilmalukko hiukkaskokoon, lämpötilaan, hankaavuuteen ja vaadittuun tiivistystasoon.

Suunnittelun tarkistuslista ennen ostamista

Tämän tarkistuslistan avulla voit vertailla ehdotuksia ja vähentää ikäviä yllätyksiä asennuksen jälkeen. Tavoitteena ei ole täydellisyys, se on riskinhallinta.

• Materiaaliprofiilimukaan lukien irtotiheys, hiukkaskokoalue, kosteusherkkyys, tahmeus, hankauskyky ja lämpötila
• Kapasiteettitavoitteetmukaan lukien keskimääräinen nopeus, huippunopeus ja kuinka usein huippuja esiintyy
• Etäisyys ja reititysmukaan lukien kokonaispituus, mutkien määrä, pystysuorat nostot ja käytettävissä olevat tukipisteet
• Nouto- ja purkupisteetmukaan lukien kuinka monta lähdettä ja kohdetta tarvitset nyt ja kahden vuoden sisällä
• Puhtausstandardimukaan lukien kuinka paljon pölyä vastaanottimen ympärillä voi olla ja miltä siivous näyttää nykyään
• Virta ja apuohjelmatmukaan lukien käytettävissä oleva sähkökapasiteetti ja onko paineilma vakaata ja kuivaa
• Kulutuksen hallintamukaan lukien taivutus, vaihdettavat kulutusosat ja pääsy tarkastusta varten
• Huoltopääsymukaan lukien suodattimen vaihtotila, ilmalukkohuoltoväli ja turvalliset eristyskohdat
• Käyttöönottosuunnitelmamukaan lukien testiajot todellisella materiaalillasi, ei vain "tyypillisillä" näytteillä

Jos ehdotuksessa vältetään näitä aiheita tai vastataan niihin epämääräisesti, se ei ole "kiva saada" aukko. Sieltä seisokkosi tulevat myöhemmin.

Energia- ja käyttökustannusvivut

Käyttökustannukset eivät ole vain moottorin koosta. Kyse on siitä, pystyykö järjestelmä liikuttamaan materiaalia pienimmällä vakaalla nopeudella ja paineella erityisissä olosuhteissa.

• Putken halkaisijan valintavaikuttaa dramaattisesti nopeuteen ja paineen laskuun
• Reitityskurikuten vähemmän jyrkkiä mutkia, mikä vähentää turbulenssia ja kulumista
• Ilmavirran ohjausauttaa välttämään materiaalin ylipuhallusta "turvallisuuden vuoksi"
• Suodattimen kokoestää korkean paine-eron, joka pakottaa ilmanlähteen työskentelemään kovemmin
• Vuodon hallintasulkuissa ja liitännöissä vähentää hukkailmaa ja epävakaa virtausta

Yleinen piilokustannus on liiallinen ilmannopeus, koska järjestelmä on aliinstrumentoitu. Paremman paineen ja suodattimen valvonnan ansiosta käyttäjät voivat luottaa prosessiin, eivät vaistoihinsa, ja voit pitää linjan vakaassa ja tehokkaassa ikkunassa.

Pölyntorjunta- ja turvallisuusnäkökohdat

Pöly ei ole vain puhtausongelma. Pienet hiukkaset voivat levitä ilmaan helposti, kulkeutua laakereihin ja sähkökaappiin ja luoda epämukavia työympäristöjä. Suljettu kuljetus vähentää avoimien siirtopisteiden määrää, mutta pölynhallinta riippuu silti älykkäästä vastaanotosta ja suodatuksesta.

Käytännön toimenpiteitä, joilla on näkyvä ero

• Käytä vastaanotinta, jossa on riittävä suodatinpinta-ala, jotta suodatus pysyy vakaana pitkienkin ajojen aikana
• Valitse suodattimen puhdistusmenetelmä, joka vastaa käyttöjaksoasi ja pölykäyttäytymistäsi
• Suunnittele pölyn poisto, jotta hienoaines ei pääse takaisin työtilaan tyhjennyksen aikana
• Tiivistä liitännät ja huoltaa tiivisteet, jotta järjestelmä pysyy todella suljettuna
• Pidä tarkastusportit saatavilla, jotta "pienet ongelmat" eivät tule äkillisiksi tulpiksi

Jos materiaalisi on palavaa tai erittäin hienojakoista, keskustele laitoskohtaisista turvallisuusvaatimuksista projektin alkuvaiheessa. Hyvä suunnittelu on ennakoivaa: se olettaa todellista vaihtelua ja rakentaa suojakerroksia sen sijaan, että luottaisi täydelliseen käyttäjän käyttäytymiseen.

Käyttöönotto- ja huoltosuunnitelma

A Pneumaattinen kuljetusjärjestelmäei pitäisi vaatia sankarillisuutta. Helpoin tapa saavuttaa tämä on käsitellä käyttöönottoa osana suunnittelua, ei jälkikäteen.

• Perustestitodellisen materiaalisi kanssa odotetulla lämpötila- ja kosteusalueella
• Nopeuden tarkistusvahvistaaksesi, että ylität asettumisrajat ilman ylikiihdytystä
• Suodattimen lataushavaintovarmistaaksesi, että puhdistussykli pitää paine-eron vakaana
• Kulutuksen tarkastussuunnitelmamutkille ja iskunkestävälle vyöhykkeelle määritellyin ajon aikavälein
• Varaosien strategiakeskittyen ilmalukkotiivisteisiin, suodatinelementteihin ja kulumisosiin

Useimmat "salaperäiset ongelmat" näkyvät paineen, suodattimen paine-eron ja moottorin kuormituksen kuvioina. Instrumentoinnin ei tarvitse olla hienoa, se on sijoitettava älykkäästi ja todella käytetty.

Tosimaailman käyttötapaukset

Tässä on yleisiä skenaarioita, joissa kasvit valitsevat pneumaattisen kuljetuksen ja mihin ne yleensä optimoivat.

• Jauheen siirto sekoittimiinasettaa etusijalle pölytiiviin keräämisen ja tasaisen syötön suojellakseen erän laatua
• Pelletin kuljetus siiloihinasettaa etusijalle lempeän käsittelyn ja kulutusta kestävät mutkat hienojen osien vähentämiseksi
• Pussien kaatopaikataseta etusijalle paikallinen pölynpoisto ja puhdas vastaanotto suojellaksesi käyttäjiä
• Useita poimintoja yhdelle prosessilinjalleasettaa etusijalle vakaan kytkentälogiikan ja tasapainotetun imun

Yhteinen lanka on vaihtelun hallinta. Materiaalimuutoksia. Ympäristön kosteus muuttuu. Operaattorit vaihtuvat. Järjestelmän tulee edelleen tuottaa vakaa virtaus ilman jatkuvaa manuaalista toimenpiteitä.

FAQ

Q1. Mitä tietoja minun tulee laatia ennen ehdotuksen pyytämistä

Ilmoita materiaalisi nimi, irtotiheysalue, hiukkaskokoalue, kosteusherkkyys, lämpötila, haluttu kapasiteetti, etäisyydet, mutkien määrä sekä poiminta- ja purkupisteet. Jos sinulla on kuvia nykyisistä siirtopisteistä ja ympäröivästä pölytilanteesta, se auttaa insinöörejä suunnittelemaan todellisuutta eikä oletuksia.

Q2. Vaurioittaako pneumaattinen järjestelmä särkyviä pellettejä tai rakeita

Se voi toimia, jos nopeus on liian suuri tai mutkat on valittu huonosti. Siksi vaiheen valinnalla, reitityksellä ja taivutuksen suunnittelulla on merkitystä. Kun tuotteen eheys on kriittinen, pienemmän nopeuden strategiat ja kulumisen hallittu reititys voivat vähentää merkittävästi kulumista.

Q3. Miksi jotkin järjestelmät kytkeytyvät, vaikka moottori on tehokas?

Tukkeutuminen johtuu usein epävakaudesta syötöstä, liian monista jyrkistä mutkista, väärästä ilma-kiintoainesuhteesta, kosteuden aiheuttamasta tarttumisesta tai suodattimen tukkeutumisesta, joka muuttaa ilmavirtausta käytön aikana. Enemmän tehoa ei automaattisesti luo vakaata kuljetusta.

Q4. Kuinka vähennän pölyä vastaanottimen ympäriltä

Keskity vastaanottimen suodatusalueeseen, asianmukaiseen suodattimen puhdistukseen, sinetöityihin liitäntöihin ja talteenotettujen hienoainesten kontrolloituun purkumenetelmään. Pölyongelmat johtuvat yleensä alimitoista suodatuksesta tai huonosta tiivistämisestä pikemminkin kuin itsestään "pneumaattisesta kuljetuksesta".

Q5. Voiko yksi järjestelmä käsitellä useita materiaaleja

Joskus, mutta se riippuu siitä, kuinka erilaisia ​​nämä materiaalit ovat tiheyden, hiukkaskoon ja virtauskäyttäytymisen suhteen. Jos joudut käsittelemään useita materiaaleja, pyydä mallia, joka määrittelee vakaat käyttöikkunat ja sisältää käytännön vaihto- ja puhdistusvaiheet.

Johtopäätös ja seuraavat vaiheet

A Pneumaattinen kuljetusjärjestelmäei ole yhden koon osto, se on prosessipäätös. Kun vaihe, ilman lähde, syöttötapa, reititys ja suodatus sovitetaan materiaaliisi ja layoutiisi, saat puhtaammat lattiat, vähemmän keskeytyksiä ja ennakoitavamman tuotannon. Kun ne eivät ole, saat pölyä, tulppia ja järjestelmän, jota kaikki välttävät.

Jos haluat suunnittelun, joka sopii laitoksesi olosuhteisiin ja materiaalin käyttäytymiseen,Shandong Yinchi Environmental Protection Equipment Co., Ltd.voi auttaa sinua määrittämään selkeän eritelmän, vertailemaan kuljetustapoja ja laatimaan käytännön suunnitelman asennusta ja käyttöä varten. Oletko valmis vähentämään pölyä ja vakauttamaan siirtopisteitä? ota meihin yhteyttäkeskustellaksesi hakemuksestasi ja saada räätälöity ratkaisu.
